Electronic Extensometer

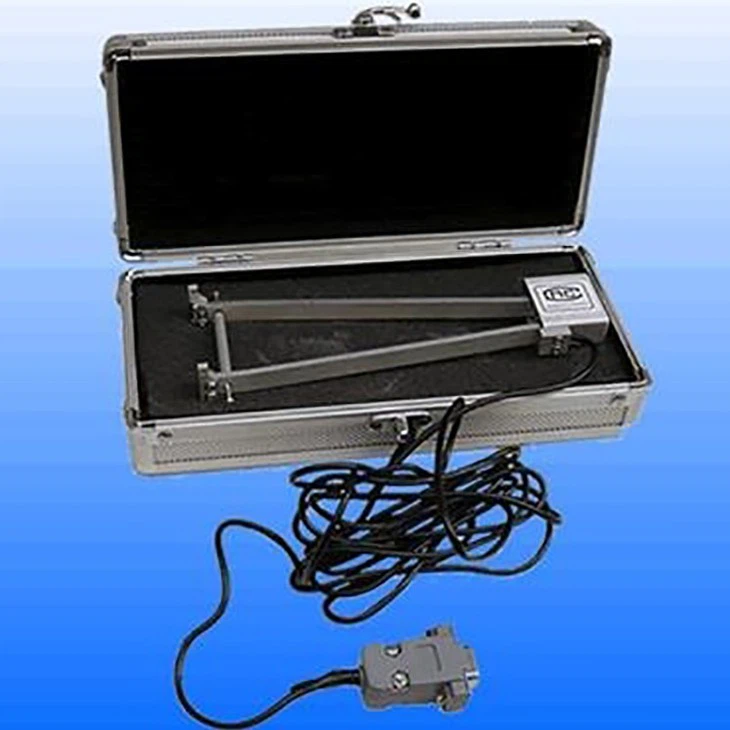

125.1
125.2
125.3
125.4

Elektronisks ekstensometrs

Šī elektronisko ekstensometru sērija ir pretestības celma ekstensometri, kurus izmanto, lai izmērītu lineāro deformāciju starp diviem punktiem pēc parauga vai komponenta uzsvēršanas.

Nosūtīt pieprasījumu

Produkta ievads

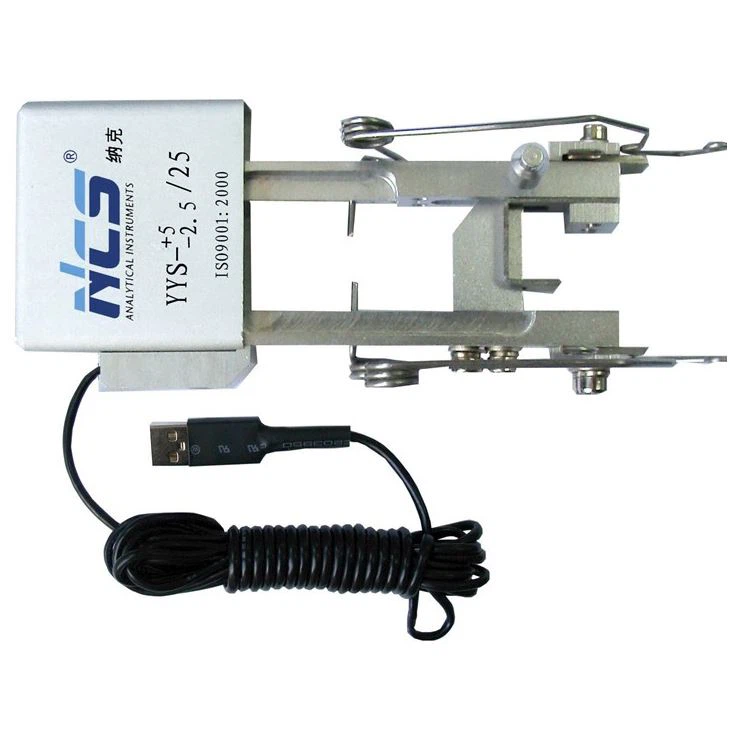

Elektronisks ekstensometrs

Šī elektronisko ekstensometru sērija ir pretestības celma ekstensometri, kurus izmanto, lai izmērītu lineāro deformāciju starp diviem punktiem pēc parauga vai komponenta uzsvēršanas. Kad ekstensometrs ir izstiepts, elastīgais korpuss ir deformēts un tam mainās piestiprinātās celma mērierīces pretestības vērtība. Sākotnējais līdzsvara tilts nav līdzsvarā un izvada sprieguma signāla izeju proporcionāli deformācijai, kuru pēc tam pastiprina, pārveido un apstrādā ar datoru. datu apstrāde.

Elektroniskajam extensometer ir augstas precizitātes, augsta jutības, labas stabilitātes un ērtas lietošanas īpašības. Produktiem ir ekstensometri ar {{0}}. 5 un 1.0 precizitāti, ko var izmantot statiskiem un dinamiskiem mehāniskās veiktspējas testiem.

product-917-917

Galvenā lietošana:

1. Tas ir piemērots metāla un nemetāla materiālu pārbaudei;

2. Tas ir piemērots elastīgās veidnes E mērīšanai, noteiktajam plastmasas pagarinājuma stiprībai RP, noteiktajam kopējam pagarinājuma stiprumam RT, dažādas pagarinājuma koeficientus, celma sacietēšanas indeksu N un citus parametrus:

3. Tas ir piemērots lūzumu mehānikas un sānu deformācijas mērīšanai, Puasona attiecības mērīšanai μ, plastmasas celma attiecība R, KIC, COD un citus parametrus;

4. Tas ir piemērots vērpes bīdes moduļa G mērīšanai un neproporcionāla vērpes stresa τp norādīšanai.

Usešumetode:

1. YYU sērijas ekstensometra uzstādīšanas karte: viegli saspiediet ekstensometra divas sviras rokas ar diviem pirkstiem tā, lai gabarīta stienis būtu saskarē ar sviras roku un ievietotu piestiprinātā mērierīces garuma atveri starp vienu no sviras ieročiem un gabarīta stieni un pa extensometra āķi piestipriniet extensometru uz parauga. PIEZĪME: SPĒLĒŠANAS PASĀKUMĀ JĀBŪT PIEŅEMTS, un divu nažu malu centrālajām līnijām jābūt paralēlam un centrā uz parauga asi. Pārbaudot, vai tas ir pareizs, noņemiet mērierīces garuma gabalu un saglabājiet spraugu aptuveni 0. 5 mm starp momenta roku un mērierīces garuma stieni.

2. YYS sērijas ekstensometra montāža: Spēka rokas tapas caurumā ielieciet pievienotā mērierīces garuma tapu, lai nodrošinātu mērierīces garuma precizitāti. Extensometrs ir piestiprināts pie parauga ar atsperi, un to var arī saspiest ar gumijas joslu. Nodrošinot pareizu un stabilu ekstensometra uzstādīšanu, noņemiet mērierīces garuma spraudni un veiciet testu.

3. YYJ sērijas ekstensometru montāža: saspiež abas spēka rokas un izmantojiet elastīgā ķermeņa elastīgo spēku, lai to uzstādītu starp parauga naža malām. Piezīme: nelietojiet virs deformācijas, lai nesabojātu ekstensometru.

Īpaša uzmanība: saspiežot ar atsperēm vai gumijas joslām, noteikti atlasiet atbilstošu iespīlēšanas spēku. Jebkurai iespīlēšanas metodei iespīlēšanas laikā ir nepieciešams, lai divu nažu malu centra līnija būtu paralēla parauga asij un centrētai. Var pielāgot atsperes vai gumijas joslas iespīlēšanas stāvokli.
